Quelle est l'évaluation de la soudabilité de la poutre en H Ss400 ?
En tant que fournisseur de confiance de poutres en H SS400, on me pose souvent des questions sur l'évaluation de la soudabilité de ce produit en acier de construction populaire. Dans cet article de blog, j'aborderai les aspects clés de l'évaluation de la soudabilité des poutres en H SS400, fournissant ainsi des informations précieuses aux personnes impliquées dans la construction, l'ingénierie et les industries connexes.
Comprendre la poutre en H Ss400
Avant de discuter de la soudabilité, comprenons brièvement ce qu'est la poutre en H Ss400.Poutre en double T SS400est un type de poutre en acier de construction avec une section transversale en forme de H. La désignation « SS400 » indique une nuance générale d'acier de construction dans les normes industrielles japonaises (JIS). Il est largement utilisé dans les projets de construction en raison de sa bonne résistance, de sa ductilité et de son coût relativement faible.
Facteurs affectant la soudabilité
La soudabilité fait référence à la capacité d'un matériau à être soudé dans des conditions spécifiques pour former un joint solide doté de propriétés mécaniques acceptables. Plusieurs facteurs influencent la soudabilité de la poutre en H Ss400 :
Composition chimique
La composition chimique de la poutre en H Ss400 joue un rôle crucial dans sa soudabilité. Le SS400 contient généralement des éléments tels que le carbone (C), le silicium (Si), le manganèse (Mn), le soufre (S) et le phosphore (P). Le carbone est l’un des éléments les plus importants car il affecte la trempabilité de l’acier. Une teneur plus élevée en carbone peut conduire à la formation de martensite dure et cassante lors du soudage, pouvant entraîner des fissures. En général, le SS400 a une teneur en carbone relativement faible (généralement autour de 0,20 % maximum), ce qui est bénéfique pour la soudabilité. Cependant, d’autres éléments comme le soufre et le phosphore doivent être maintenus à de faibles niveaux car ils peuvent provoquer des fissures à chaud et réduire la ténacité de la soudure.
Propriétés mécaniques
Les propriétés mécaniques de la poutre en H Ss400, telles que la résistance et la ductilité, ont également un impact sur la soudabilité. Un acier ayant une bonne ductilité peut mieux s’adapter aux contraintes générées lors du soudage sans se fissurer. Le SS400 a une limite d'élasticité minimale de 235 MPa et une résistance à la traction comprise entre 400 et 510 MPa, ainsi que des propriétés d'allongement raisonnables. Ces propriétés contribuent à sa soudabilité globale, lui permettant de former des soudures solides et fiables.
Processus de soudage
Le choix du procédé de soudage est un autre facteur important. Les procédés de soudage courants pour les poutres en H Ss400 comprennent le soudage à l'arc sous protection (SMAW), le soudage à l'arc sous gaz métallique (GMAW) et le soudage à l'arc submergé (SAW). Chaque processus a ses propres avantages et limites. Par exemple, SMAW est un processus polyvalent qui peut être utilisé dans divers environnements, mais son fonctionnement peut nécessiter davantage de compétences. GMAW est plus rapide et plus efficace, adapté aux projets de soudage à grande échelle. SAW est souvent utilisé pour le soudage de sections épaisses car il permet des soudures de haute qualité avec une bonne pénétration.
Méthodes d'évaluation de la soudabilité
Calcul de l'équivalent carbone
L'une des méthodes les plus courantes pour évaluer la soudabilité est le calcul de l'équivalent carbone (CE). L'équivalent carbone est une formule qui prend en compte l'effet combiné de différents éléments d'alliage sur la trempabilité de l'acier. Une formule couramment utilisée pour l’équivalent carbone est :
[CE = C+\frac{Mn}{6}+\frac{Cr + Mo+V}{5}+\frac{Ni + Cu}{15}]
Pour H Beam Ss400, une valeur équivalente carbone inférieure indique une meilleure soudabilité. Généralement, si l'équivalent carbone est inférieur à 0,4 %, l'acier peut être soudé sans préchauffage dans des conditions normales. Cependant, à mesure que l'équivalent carbone augmente, un préchauffage peut être nécessaire pour éviter les fissures.
Tests de soudabilité
En plus du calcul de l'équivalent carbone, divers tests de soudabilité peuvent être effectués pour évaluer les performances de la poutre en H Ss400 pendant le soudage. Ces tests comprennent :
- Essais de fissuration: Comme le test d'implant ou le test de fissuration de la rainure en Y. Ces tests sont conçus pour simuler les conditions de soudage et vérifier l'apparition de fissures dans la soudure et la zone affectée thermiquement (ZAT).
- Tests mécaniques: Après le soudage, des éprouvettes sont prélevées sur le joint soudé pour des essais mécaniques, notamment des essais de traction, des essais de flexion et des essais d'impact. Ces tests aident à déterminer la résistance, la ductilité et la ténacité de la soudure.
Considérations avant et après soudage
Pré-soudage
Pour garantir une bonne soudabilité, des préparations préalables au soudage appropriées sont nécessaires. Cela peut inclure :
- Nettoyage: Les surfaces de la poutre en H Ss400 à souder doivent être nettoyées pour éliminer toute trace de rouille, d'huile ou de saleté. Cela contribue à améliorer la qualité de la soudure et réduit le risque de défauts.
- Pré-chauffage: Comme mentionné précédemment, en fonction de l'équivalent carbone et de l'épaisseur de l'acier, un préchauffage peut être nécessaire. Le préchauffage contribue à réduire la vitesse de refroidissement pendant le soudage, empêchant ainsi la formation de microstructures dures et cassantes.
Post-soudage
Après le soudage, un traitement thermique post-soudage (PWHT) peut être effectué pour soulager les contraintes résiduelles et améliorer les propriétés mécaniques de la soudure. Le PWHT consiste généralement à chauffer le joint soudé à une température spécifique et à le maintenir pendant un certain temps, suivi d'un refroidissement contrôlé.
Applications et soudabilité dans différents projets
La poutre en H SS400 est utilisée dans un large éventail de projets de construction, notamment des bâtiments, des ponts et des structures industrielles. Dans la construction de bâtiments,Poutre en H 300 X 300est une taille commune qui est souvent soudée pour former la charpente du bâtiment. La soudabilité de la poutre en H Ss400 garantit la formation de joints solides et fiables, fournissant ainsi l'intégrité structurelle nécessaire.
Dans la construction de ponts, la soudabilité de la poutre en H Ss400 est également cruciale. Les ponts sont soumis à des charges dynamiques et à des facteurs environnementaux, les soudures doivent donc pouvoir résister à ces conditions. Une évaluation appropriée de la soudabilité et des techniques de soudage sont essentielles pour garantir la performance à long terme du pont.

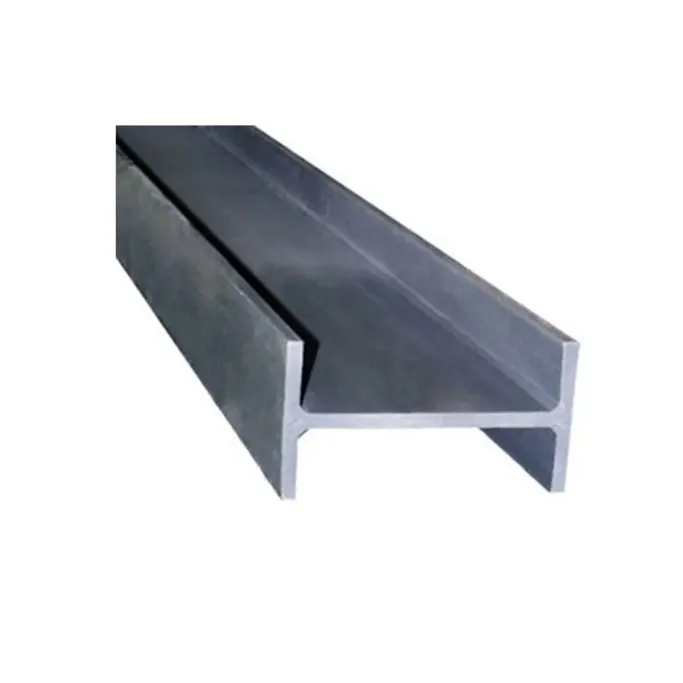

Pour les structures industrielles, telles que les usines et les entrepôts,Poutre en H galvaniséeest parfois utilisé. La galvanisation offre une couche supplémentaire de protection contre la corrosion. Cependant, lors du soudage de poutres en H galvanisées Ss400, des précautions particulières doivent être prises pour éviter la formation de vapeurs de zinc, qui peuvent être nocives pour la santé du soudeur.
Conclusion
En conclusion, la soudabilité de la poutre en H Ss400 est influencée par sa composition chimique, ses propriétés mécaniques et le procédé de soudage utilisé. Grâce à des méthodes d'évaluation de la soudabilité appropriées, telles que le calcul de l'équivalent carbone et des tests de soudabilité, et en suivant des procédures appropriées de pré-soudage et de post-soudage, des soudures de haute qualité peuvent être obtenues.
En tant que fournisseur de poutres en H Ss400, je m'engage à fournir des produits et un support technique de haute qualité à nos clients. Si vous êtes impliqué dans un projet nécessitant une poutre en H Ss400 et que vous avez des questions sur la soudabilité ou d'autres aspects, n'hésitez pas à nous contacter pour une discussion plus approfondie et un achat. Nous sommes là pour vous aider à prendre les meilleures décisions pour votre projet.
Références
- Normes industrielles japonaises (JIS) pour l'acier SS400.
- Manuel de soudage, American Welding Society.
- Documents de recherche sur la soudabilité des aciers de construction.
