Quel est le module élastique de la poutre en H 300 X 300 ?
En tant que fournisseur de poutres en H 300 X 300, je suis souvent confronté à des demandes concernant les spécifications techniques de nos produits, notamment le module d'élasticité. Comprendre le module élastique de la poutre en H 300 X 300 est crucial pour les ingénieurs, les architectes et les professionnels de la construction car il influence directement les performances structurelles et la conception de divers projets. Dans cet article de blog, je vais approfondir le concept de module élastique, expliquer sa signification pour la poutre en H 300 X 300 et fournir quelques informations pratiques basées sur mon expérience dans l'industrie.
Comprendre le module élastique
Le module élastique, également connu sous le nom de module d'Young, est une propriété fondamentale d'un matériau qui mesure la rigidité d'un matériau. Il représente le rapport entre la contrainte (force par unité de surface) et la déformation (déformation par unité de longueur) dans la plage élastique d'un matériau. En termes plus simples, cela indique dans quelle mesure un matériau se déformera sous une charge donnée avant d’atteindre sa limite élastique et de commencer à subir une déformation permanente.
Mathématiquement, le module élastique (E) est défini comme :
[ E = \frac{\sigma}{\epsilon} ]
où (\sigma) est la contrainte et (\epsilon) la déformation.
Le module élastique est exprimé en unités de pression, généralement des pascals (Pa) ou des gigapascals (GPa). Un module élastique plus élevé indique un matériau plus rigide qui se déformera moins sous une charge donnée, tandis qu'un module élastique plus faible signifie que le matériau est plus flexible et subira une plus grande déformation.
Module élastique de la poutre en H 300 X 300
Le module élastique de la poutre H 300 X 300 dépend principalement du matériau à partir duquel elle est fabriquée. La plupart des poutres en H, y compris les poutres en H 300 X 300, sont en acier, qui présente un module d'élasticité relativement élevé par rapport aux autres matériaux de construction.
Pour l'acier de construction, le module élastique standard est d'environ 200 GPa (200 x 10⁹ Pa). Cette valeur est largement acceptée dans l'industrie et est utilisée dans les calculs de conception structurelle des éléments en acier, y compris les poutres en H. Il est important de noter qu'il s'agit d'une valeur moyenne et que le module d'élasticité réel d'une poutre en H 300 X 300 spécifique peut varier légèrement en fonction de facteurs tels que la qualité de l'acier, le processus de fabrication et tout traitement thermique appliqué.

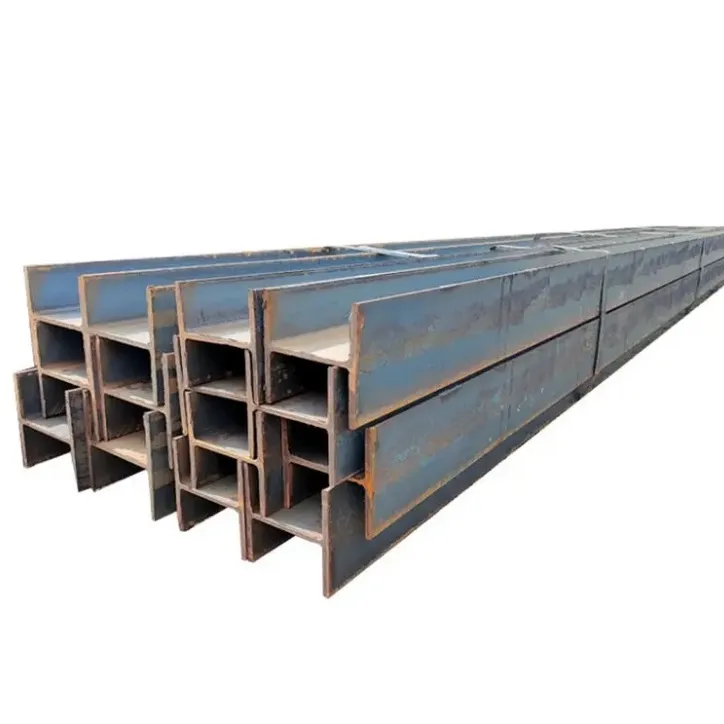

Par exemple, si vous utilisezA36 A572 50 Poutre en I en acier standard, qui est une nuance d'acier courante pour les poutres en H, le module élastique sera proche de la norme 200 GPa. Ces nuances d'acier sont connues pour leur bonne résistance et leur ductilité, ce qui les rend adaptées à une large gamme d'applications structurelles.
Importance du module élastique dans la conception structurelle
Le module élastique joue un rôle crucial dans la conception structurelle de la poutre en H 300 X 300 et des autres éléments en acier. Voici quelques aspects clés pour lesquels le module élastique est important :
Calculs de déflexion
L'une des principales considérations en matière de conception structurelle est de garantir que la flèche d'une poutre sous une charge donnée se situe dans des limites acceptables. La déflexion fait référence à l'ampleur de la flexion ou de l'affaissement qu'une poutre subit lorsqu'elle est soumise à une charge. Le module élastique est utilisé dans les calculs de déflexion pour déterminer dans quelle mesure une poutre en H 300 X 300 fléchira sous une charge spécifique.
La formule de la flèche maximale ((\delta)) d'une poutre simplement appuyée avec une charge uniformément répartie (w) est :
[ \delta = \frac{5wL^4}{384EI} ]
où L est la longueur de la poutre, E est le module élastique et I est le moment d'inertie de la section transversale de la poutre.
Comme vous pouvez le voir sur la formule, la flèche est inversement proportionnelle au module élastique. Un module élastique plus élevé entraînera moins de déflexion, ce qui est souhaitable dans la plupart des applications structurelles pour garantir la stabilité et la fonctionnalité de la structure.
Analyse des contraintes
Le module élastique est également utilisé dans l'analyse des contraintes pour déterminer les niveaux de contrainte dans une poutre en H 300 X 300 sous une charge donnée. En connaissant le module élastique et la déformation (déformation) de la poutre, les ingénieurs peuvent calculer la contrainte à l'aide de la formule (\sigma = E\epsilon).
Ces informations sont cruciales pour garantir que les niveaux de contrainte dans la poutre ne dépassent pas la contrainte admissible du matériau en acier. Si la contrainte dépasse la contrainte admissible, la poutre peut subir une déformation permanente, voire une rupture, ce qui peut avoir de graves conséquences sur la sécurité de la structure.
Stabilité structurelle
En plus de l'analyse de la flèche et des contraintes, le module élastique affecte également la stabilité structurelle de la poutre en H 300 X 300. Une poutre plus rigide avec un module élastique plus élevé est moins susceptible de se déformer ou de subir un déversement par torsion latérale, qui est une forme d'instabilité qui peut se produire lorsqu'une poutre est soumise à une charge de compression.
En prenant en compte le module d'élasticité dans le processus de conception, les ingénieurs peuvent garantir que la poutre en H 300 X 300 est conçue pour résister au flambage et maintenir son intégrité structurelle dans diverses conditions de charge.
Facteurs affectant le module élastique de la poutre en H 300 X 300
Bien que le module élastique standard de l'acier de construction soit d'environ 200 GPa, plusieurs facteurs peuvent affecter le module élastique réel d'une poutre en H 300 X 300 spécifique :
Nuance d'acier
Différentes qualités d'acier ont des compositions chimiques et des propriétés mécaniques différentes, qui peuvent affecter le module élastique. Par exemple, les nuances d'acier à haute résistance peuvent avoir un module d'élasticité légèrement plus élevé que les nuances d'acier à faible résistance en raison de leurs microstructures différentes.
Processus de fabrication
Le processus de fabrication de la poutre en H 300 X 300 peut également influencer le module élastique. Les processus tels que le laminage à chaud, le laminage à froid et le traitement thermique peuvent affecter la structure des grains et les propriétés mécaniques de l'acier, ce qui peut avoir un impact sur le module élastique.
Température
Le module élastique de l'acier dépend également de la température. À mesure que la température augmente, le module élastique de l'acier diminue. Il s'agit d'une considération importante dans les applications où la poutre en H 300 X 300 peut être exposée à des températures élevées, comme dans les structures résistantes au feu.
Nos produits Poutre en H 300 X 300
Dans notre entreprise, nous offrons des produits de haute qualitéPoutre en H 300 X 300des produits fabriqués pour répondre aux normes les plus élevées de l’industrie. Nos poutres en H sont fabriquées à partir de qualités d'acier de première qualité, garantissant un module élastique constant et fiable proche de la norme 200 GPa.
Nous comprenons l'importance de fournir des informations techniques précises à nos clients et nous pouvons fournir des rapports d'essais de matériaux détaillés pour nos produits H Beam 300 X 300, y compris le module élastique et d'autres propriétés mécaniques. Notre équipe expérimentée d'ingénieurs et de techniciens est également disponible pour vous aider avec toutes vos questions ou préoccupations concernant la conception et l'application de nos poutres en H.
Applications de la poutre en H 300 X 300
La poutre en H 300 X 300 est un élément structurel polyvalent largement utilisé dans diverses applications de construction, notamment :
Construction de bâtiments
Dans la construction de bâtiments, les poutres en H 300 X 300 sont couramment utilisées comme colonnes et poutres pour supporter le poids de la structure. Sa résistance et sa rigidité élevées le rendent adapté aux structures de grande portée, telles que les bâtiments industriels, les entrepôts et les bâtiments commerciaux.
Construction de ponts
La poutre en H 300 X 300 est également utilisée dans la construction de ponts pour fournir un support au tablier du pont et pour résister aux forces exercées par la circulation et aux charges environnementales. Son excellente capacité portante et sa stabilité structurelle en font un choix idéal pour les structures de ponts.
Structures industrielles
En milieu industriel, la poutre en H 300 X 300 est utilisée dans la construction de charpentes industrielles, de plates-formes et de mezzanines. Il peut supporter de lourdes charges et fournir une base stable pour les équipements et machines industriels.
Conclusion
En conclusion, le module élastique de la poutre en H 300 X 300 est une propriété matérielle importante qui affecte considérablement ses performances structurelles et sa conception. Pour la plupart des poutres en H en acier de construction, y compris les poutres en H 300 X 300, le module élastique standard est d'environ 200 GPa. Comprendre le module élastique et son importance dans la conception structurelle est crucial pour garantir la sécurité et la fonctionnalité de divers projets de construction.
En tant que fournisseur leader dePoutre en H 300 X 300, nous nous engageons à fournir des produits de haute qualité et un excellent service client. Si vous êtes à la recherche de poutres en H 300 X 300 ou si vous avez des questions concernant nos produits, n'hésitez pas à nous contacter. Notre équipe est prête à vous aider avec vos besoins en approvisionnement et à vous fournir le support technique dont vous avez besoin.
Références
- Budynas, RG et Nisbett, JK (2011). Conception de génie mécanique de Shigley. McGraw-Hill.
- Salmon, CG et Johnson, JE (1996). Structures en acier : conception et comportement. Éditeurs du Collège HarperCollins.
- Institut américain de la construction métallique (AISC). (2017). Spécification pour les bâtiments de construction en acier.
