Comment calculer le poids de l'acier à section Z ?

En tant que fournisseur d'acier à section Z, je reçois souvent des demandes de clients sur la façon de calculer le poids de l'acier à section Z. Ces connaissances sont cruciales pour les projets de construction, car elles aident à estimer les coûts, à déterminer les capacités portantes et à planifier le transport. Dans ce blog, je vais vous expliquer étape par étape le processus de calcul du poids de l'acier à section Z.

Comprendre l'acier à section Z

L'acier à section Z est une forme structurelle courante utilisée dans la construction, en particulier dans les systèmes de toiture et de murs. Il se caractérise par sa section transversale en forme de Z, qui offre une excellente résistance et stabilité. Par rapport à d'autres sections comme les sections C, les sections Z peuvent se chevaucher, ce qui les rend idéales pour les travées continues. Vous pouvez trouver plus de détails surPannes en Z en aciersur notre site Internet.

La formule de base pour calculer le poids

Le poids de n'importe quelle section d'acier peut être calculé à l'aide de la formule :

[ W = V\fois\rho ]

Où:

• (W) est le poids du profilé en acier (en kilogrammes, kg).
• (V) est le volume de la section en acier (en mètres cubes, (m^{3})).
• (\rho) est la densité de l'acier. La densité standard de l'acier est d'environ (7 850 kg/m^{3}).

Pour calculer le volume (V) de l'acier à section Z, nous devons connaître son aire de section transversale (A) et sa longueur (L). La formule du volume est (V = A\times L). Ainsi, la formule de poids peut être réécrite comme (W=A\times L\times\rho).

Mesure de la section transversale de l'acier à section Z

La section transversale de l'acier à section Z est un peu plus complexe à calculer par rapport aux formes rectangulaires ou circulaires simples en raison de sa forme en Z irrégulière. Cependant, nous pouvons le décomposer en formes géométriques plus petites et plus maniables.

Un acier à section Z typique peut être divisé en rectangles. Supposons que la section Z ait les dimensions suivantes :

• La hauteur de l'âme (h), la largeur de la bride (b) et l'épaisseur de l'âme et des brides (t).

Nous pouvons calculer l'aire de la section transversale (A) en additionnant les aires des rectangles individuels. La section Z peut être considérée comme composée de trois rectangles.

1. L'aire du rectangle Web : (A_{1}=h\times t)
2. L'aire du rectangle de la bride supérieure : (A_{2}=b\times t)
3. L'aire du rectangle de la bride inférieure : (A_{3}=b\times t)

La surface transversale totale (A = A_{1}+A_{2}+A_{3}=h\times t + 2\times b\times t=t\times(h + 2b))

Par exemple, si la hauteur de l'âme (h = 200 mm = 0,2 m), la largeur de la bride (b = 80 mm = 0,08 m) et l'épaisseur (t = 3 mm = 0,003 m), alors la surface de la section transversale (A = 0,003\times (0,2 + 2\times0,08) = 0,003\times (0,2 + 0,16)=0,003\times0,36 = 0,00108m^{2})

Calculer le poids

Une fois que nous avons la surface de la section transversale (A), nous pouvons calculer le poids de l'acier de la section Z. Supposons la longueur de l'acier de section Z (L = 6 m).

En utilisant la formule (W = A\times L\times\rho) et en remplaçant (A = 0,00108m^{2}), (L = 6m) et (\rho=7850kg/m^{3})

[W=0,00108\times6\times7850]
[W = 0,00648\times7850]
[P=50,868 kg]

Utiliser des tableaux pour un calcul rapide

Dans les applications du monde réel, calculer la section transversale à chaque fois peut prendre du temps. C'est pourquoi nous utilisons souvent des tableaux pré-calculés. Ces tableaux répertorient les sections transversales, les poids unitaires (poids par unité de longueur) et d'autres propriétés des différentes tailles d'acier à section Z.

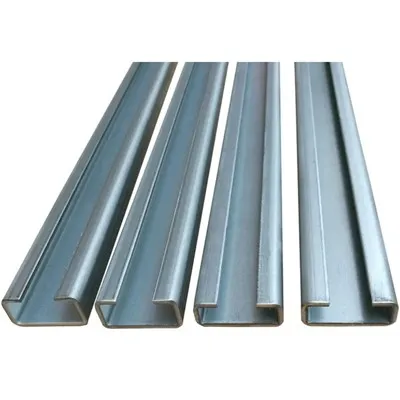

Par exemple, si vous recherchezCanal de section C galvaniséouPannes C de 100 mm, notre site Web fournit des spécifications détaillées et des tableaux de poids pour vous aider à déterminer rapidement le poids et les autres paramètres dont vous avez besoin.

Facteurs affectant le calcul du poids

1. Variations d'épaisseur: En pratique, l'épaisseur réelle de l'acier profilé en Z peut s'écarter légèrement de l'épaisseur nominale en raison des tolérances de fabrication. Cela peut entraîner de légères différences dans le poids calculé.
2. Traitements de surfaces: Si l'acier à section Z a un revêtement tel qu'une galvanisation, le poids du revêtement doit également être pris en compte. L'acier galvanisé a un poids légèrement plus élevé que l'acier non galvanisé en raison du revêtement de zinc.
3. Découpe et soudage: Toute opération de découpe ou de soudage sur l'acier du profilé Z peut enlever ou ajouter une petite quantité de matière, ce qui peut affecter le poids final.

Importance d’un calcul précis du poids

Un calcul précis du poids de l'acier à section Z est essentiel pour plusieurs raisons :

1. Estimation des coûts: Connaître le poids permet d'estimer avec précision le coût du matériau. L'acier est généralement vendu au poids, donc un calcul de poids incorrect peut entraîner un surbudgétisation ou une sous-budgétisation.
2. Conception structurelle: Le poids de l'acier à section Z est un facteur crucial dans la conception structurelle. Les ingénieurs doivent connaître le poids exact pour calculer la capacité portante de la structure et assurer sa sécurité.
3. Planification des transports: Le poids des profilés en acier affecte les coûts de transport et de logistique. Surestimer ou sous-estimer le poids peut conduire à un transport inefficace et à une augmentation des coûts.

Conclusion

Calculer le poids de l'acier à section Z est une compétence fondamentale pour toute personne impliquée dans l'industrie de la construction. En comprenant les principes de base du calcul de la section transversale et en utilisant la formule appropriée, vous pouvez déterminer avec précision le poids de l'acier à section Z. Que vous soyez ingénieur, entrepreneur ou bricoleur, ces connaissances vous aideront à prendre des décisions éclairées dans vos projets.

Si vous avez besoin d'acier à section Z de haute qualité pour vos projets de construction, nous sommes là pour vous aider. Nous proposons une large gamme de produits en acier à section Z avec différentes tailles et spécifications. Notre équipe d'experts peut vous aider à choisir le bon produit et vous fournir des calculs de poids précis. N'hésitez pas à nous contacter pour plus d'informations et pour entamer une négociation d'approvisionnement.

Références

• "Manuel de conception des structures en acier"
• "Manuel de construction en acier"
